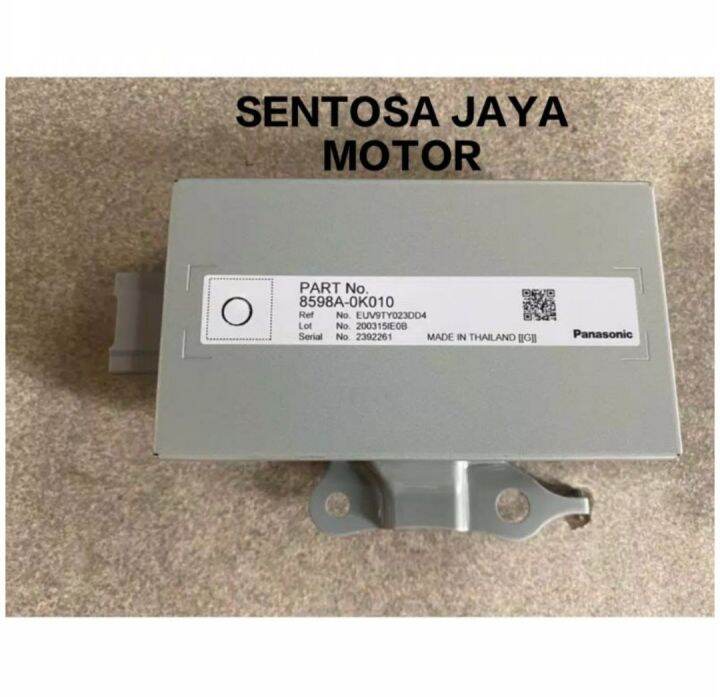

Modul central lock pada Toyota Innova tipe E, meskipun seringkali dianggap remeh, memegang peranan penting dalam kenyamanan dan keamanan kendaraan. Sistem ini memungkinkan penguncian dan pembukaan semua pintu secara serentak hanya dengan satu sentuhan tombol, baik dari kunci kontak maupun dari remote (jika terpasang). Namun, seiring waktu dan penggunaan, modul ini rentan mengalami masalah. Artikel ini akan mengupas tuntas seluk beluk modul central lock Innova tipe E, mulai dari cara kerja, identifikasi masalah, perbaikan (DIY), hingga saran upgrade untuk meningkatkan fungsionalitas.
I. Memahami Sistem Central Lock Innova Tipe E
1.1 Komponen Utama Sistem Central Lock
Sistem central lock pada Innova tipe E terdiri dari beberapa komponen penting:
- Modul Central Lock: Otak dari sistem ini. Modul menerima sinyal dari kunci kontak, remote (jika ada), dan switch pintu untuk mengontrol aktuator.
- Aktuator (Motor Penggerak): Terletak di setiap pintu, aktuator inilah yang secara fisik mengunci atau membuka pintu. Aktuator menerima sinyal dari modul dan menggerakkan mekanisme penguncian.
- Switch Pintu: Biasanya terletak di pilar B atau di dekat engsel pintu, switch ini memberikan informasi kepada modul apakah pintu dalam keadaan terbuka atau tertutup. Informasi ini penting agar sistem central lock bekerja dengan benar.
- Wiring (Kabel): Jalur komunikasi antara semua komponen sistem. Masalah pada kabel (putus, korosi) seringkali menjadi penyebab utama gangguan pada central lock.
- Kunci Kontak: Kunci kontak adalah sumber sinyal utama untuk mengontrol central lock dari dalam kabin.
- Remote (Opsional): Pada beberapa varian atau setelah modifikasi, Innova tipe E mungkin dilengkapi dengan remote control untuk mengoperasikan central lock dari jarak jauh.
1.2 Cara Kerja Sistem Central Lock Innova Tipe E
Secara sederhana, cara kerja sistem central lock Innova tipe E adalah sebagai berikut:
- Input Sinyal: Pengemudi memberikan input sinyal dengan memutar kunci pada pintu pengemudi, menekan tombol penguncian di dalam kabin, atau menekan tombol pada remote (jika ada).
- Pemrosesan oleh Modul: Modul central lock menerima sinyal tersebut dan memprosesnya.
- Output Sinyal ke Aktuator: Modul mengirimkan sinyal listrik ke semua aktuator di setiap pintu.
- Aksi Aktuator: Aktuator menerima sinyal dan menggerakkan mekanisme penguncian/pembukaan pintu sesuai dengan sinyal yang diterima.
- Semua Pintu Terkunci/Terbuka: Hasilnya, semua pintu terkunci atau terbuka secara bersamaan.
1.3 Perbedaan Central Lock Innova Tipe E dengan Tipe Lain
Perbedaan utama antara central lock Innova tipe E dengan tipe yang lebih tinggi (misalnya G atau V) biasanya terletak pada fitur tambahan. Innova tipe E umumnya memiliki sistem central lock standar tanpa fitur-fitur canggih seperti:
- Auto Lock: Pintu terkunci otomatis saat mobil berjalan pada kecepatan tertentu.
- Keyless Entry: Pembukaan pintu tanpa kunci dengan proximity sensor.
- Alarm Terintegrasi: Sistem alarm yang terhubung dengan central lock.
II. Identifikasi Masalah Umum pada Central Lock Innova Tipe E
2.1 Gejala Kerusakan Central Lock
Berikut adalah beberapa gejala umum yang mengindikasikan adanya masalah pada central lock Innova tipe E:
- Salah Satu atau Beberapa Pintu Tidak Terkunci/Terbuka: Ini adalah gejala yang paling umum. Bisa jadi hanya satu pintu yang bermasalah, atau bahkan beberapa pintu sekaligus.
- Central Lock Bekerja Tidak Konsisten: Kadang berfungsi normal, kadang tidak.
- Central Lock Tidak Berfungsi Sama Sekali: Tidak ada respon sama sekali saat mencoba mengunci atau membuka pintu.
- Suara Aneh dari Aktuator: Suara berisik, berderit, atau tidak normal dari aktuator saat mencoba mengunci atau membuka pintu.
- Indikator Pintu Terbuka Menyala Padahal Pintu Tertutup: Masalah pada switch pintu dapat menyebabkan indikator pintu terbuka terus menyala, meskipun semua pintu sudah tertutup rapat.
- Aki Tekor: Meskipun jarang terjadi, kerusakan pada modul central lock yang menyebabkan konsumsi daya berlebihan dapat menyebabkan aki tekor.
2.2 Penyebab Kerusakan Central Lock
Beberapa penyebab umum kerusakan pada central lock Innova tipe E antara lain:
- Aktuator Rusak: Aktuator adalah komponen yang paling sering mengalami kerusakan, terutama karena penggunaan yang terus-menerus.
- Modul Central Lock Rusak: Kerusakan pada modul bisa disebabkan oleh korsleting, tegangan berlebih, atau usia pakai.
- Kabel Putus atau Korosi: Kabel yang menghubungkan komponen-komponen sistem central lock rentan putus atau mengalami korosi, terutama di area yang sering terkena air atau kelembaban.
- Switch Pintu Rusak: Switch pintu yang rusak dapat memberikan informasi yang salah kepada modul, sehingga sistem central lock tidak berfungsi dengan benar.
- Kunci Kontak Bermasalah: Kerusakan pada kunci kontak dapat mengganggu sinyal yang dikirim ke modul central lock.
- Fuse Putus: Fuse yang melindungi rangkaian central lock bisa putus akibat korsleting atau beban berlebih.
III. Troubleshooting dan Perbaikan DIY Central Lock Innova Tipe E
Peringatan: Bekerja pada sistem kelistrikan mobil dapat berisiko. Pastikan Anda memiliki pengetahuan dan peralatan yang memadai sebelum mencoba perbaikan sendiri. Jika ragu, sebaiknya serahkan pekerjaan ini kepada teknisi profesional.
3.1 Peralatan yang Dibutuhkan
- Obeng (plus dan minus)
- Tang potong
- Tang cucut
- Multimeter
- Solder dan timah
- Kabel secukupnya
- Fuse cadangan
- WD-40 atau pelumas kontak
- Buku manual servis Innova tipe E (sangat direkomendasikan)
3.2 Langkah-Langkah Troubleshooting
- Periksa Fuse: Langkah pertama yang paling mudah adalah memeriksa fuse yang terkait dengan sistem central lock. Lokasi fuse biasanya tertera pada diagram fuse di dalam kotak fuse (biasanya terletak di bawah dashboard atau di ruang mesin). Jika fuse putus, ganti dengan fuse baru dengan ampere yang sama.
- Periksa Aktuator: Lepaskan door trim pintu yang bermasalah. Gunakan multimeter untuk memeriksa apakah aktuator menerima tegangan saat Anda mencoba mengunci atau membuka pintu. Jika tidak ada tegangan, kemungkinan masalah terletak pada kabel atau modul. Jika ada tegangan tetapi aktuator tidak bergerak, kemungkinan aktuator rusak dan perlu diganti.
- Periksa Kabel: Periksa semua kabel yang terhubung ke aktuator, switch pintu, dan modul central lock. Cari tanda-tanda kabel putus, korosi, atau koneksi yang longgar. Bersihkan konektor dengan WD-40 atau pelumas kontak.
- Periksa Switch Pintu: Gunakan multimeter untuk memeriksa apakah switch pintu berfungsi dengan benar. Switch pintu harus memberikan sinyal yang berbeda saat pintu terbuka dan tertutup.
- Periksa Modul Central Lock: Ini adalah langkah terakhir dan paling sulit. Untuk memeriksa modul, Anda perlu mengidentifikasi pin-pin yang sesuai dengan fungsi-fungsi tertentu (misalnya input sinyal dari kunci kontak, output sinyal ke aktuator). Gunakan multimeter untuk memeriksa tegangan dan kontinuitas pada pin-pin tersebut. Jika Anda tidak yakin, sebaiknya serahkan pekerjaan ini kepada teknisi profesional.
3.3 Tips Perbaikan DIY
- Gunakan Buku Manual Servis: Buku manual servis Innova tipe E akan sangat membantu dalam mengidentifikasi lokasi komponen, diagram kabel, dan prosedur perbaikan yang benar.
- Ambil Foto Sebelum Membongkar: Ambil foto sebelum membongkar komponen apapun, terutama wiring. Foto ini akan membantu Anda mengingat bagaimana semuanya terpasang saat Anda memasangnya kembali.
- Gunakan Pelumas Kontak: Gunakan pelumas kontak (seperti WD-40) untuk membersihkan konektor dan mencegah korosi.
- Pastikan Aki Terisi Penuh: Aki yang lemah dapat menyebabkan masalah pada sistem kelistrikan mobil, termasuk central lock.
- Jangan Ragu Bertanya: Jika Anda merasa kesulitan, jangan ragu untuk bertanya kepada teman, forum otomotif, atau teknisi profesional.
IV. Upgrade Sistem Central Lock Innova Tipe E
Meskipun Innova tipe E memiliki sistem central lock standar, Anda dapat mempertimbangkan beberapa upgrade untuk meningkatkan kenyamanan dan keamanan:
4.1 Pemasangan Remote Central Lock
Jika Innova tipe E Anda belum dilengkapi dengan remote central lock, Anda dapat memasangnya. Ada banyak kit remote central lock aftermarket yang tersedia di pasaran. Pastikan Anda memilih kit yang berkualitas baik dan kompatibel dengan Innova tipe E. Pemasangan remote central lock biasanya melibatkan pemasangan modul receiver, wiring, dan pemrograman remote.
4.2 Pemasangan Alarm Mobil
Pemasangan alarm mobil akan meningkatkan keamanan kendaraan Anda. Banyak sistem alarm yang terintegrasi dengan central lock, sehingga Anda dapat mengunci dan membuka pintu serta mengaktifkan dan menonaktifkan alarm dengan satu remote.
4.3 Upgrade Aktuator
Jika aktuator original sudah sering rusak, Anda dapat mempertimbangkan untuk menggantinya dengan aktuator yang lebih kuat dan tahan lama.
4.4 Modul Central Lock Aftermarket
Beberapa modul central lock aftermarket menawarkan fitur-fitur tambahan seperti auto lock, keyless entry, dan kontrol dari smartphone. Namun, pastikan Anda memilih modul yang berkualitas baik dan kompatibel dengan sistem kelistrikan Innova tipe E.
V. Kesimpulan
Modul central lock pada Toyota Innova tipe E adalah komponen penting yang menunjang kenyamanan dan keamanan. Dengan memahami cara kerja sistem, mengidentifikasi masalah umum, dan melakukan troubleshooting yang tepat, Anda dapat memperbaiki sendiri masalah central lock atau memutuskan untuk melakukan upgrade. Selalu utamakan keselamatan dan gunakan peralatan yang sesuai saat bekerja pada sistem kelistrikan mobil. Jika Anda ragu, sebaiknya serahkan pekerjaan ini kepada teknisi profesional. Semoga panduan ini bermanfaat!
