Innova Venturer, sebagai salah satu varian tertinggi dari Toyota Innova, menawarkan kenyamanan dan fitur yang lebih lengkap dibandingkan varian lainnya. Salah satu fitur penting yang berkontribusi pada kenyamanan adalah sistem central lock. Lebih dari sekadar mengunci dan membuka pintu secara bersamaan, sistem central lock pada Innova Venturer terintegrasi dengan fitur keamanan dan kenyamanan lainnya. Mari kita telaah lebih dalam.
Apa Itu Modul Central Lock? Jantung dari Sistem Keamanan Pintu Anda
Modul central lock adalah unit kontrol elektronik (ECU) yang mengatur dan mengoordinasikan penguncian dan pembukaan semua pintu kendaraan secara bersamaan. Modul ini menerima sinyal dari berbagai sumber, seperti remote control, kunci kontak, atau sakelar manual di pintu, dan kemudian mengirimkan perintah ke aktuator (motor penggerak) di setiap pintu untuk mengunci atau membuka kunci pintu.
Komponen Utama Sistem Central Lock Innova Venturer:
- Modul Central Lock (ECU): Otak dari sistem, memproses sinyal dan memberikan perintah.
- Aktuator (Motor Penggerak): Terletak di setiap pintu, berfungsi menggerakkan mekanisme penguncian dan pembukaan.
- Sakelar Pintu: Terletak di setiap pintu, memungkinkan penguncian dan pembukaan manual dari dalam.
- Remote Control: Memungkinkan penguncian dan pembukaan dari jarak jauh.
- Kunci Kontak: Beberapa sistem terintegrasi dengan kunci kontak untuk penguncian otomatis saat mesin dimatikan atau dinyalakan.
- Wiring Harness: Kabel-kabel yang menghubungkan semua komponen.
- Sensor (Opsional): Beberapa sistem dilengkapi sensor untuk mendeteksi apakah pintu tertutup rapat.
Fungsi Utama Modul Central Lock Innova Venturer:
- Penguncian dan Pembukaan Pintu Serentak: Fitur paling dasar dan utama.
- Penguncian Otomatis Berdasarkan Kecepatan (Speed Sensing Auto Lock): Pintu terkunci otomatis saat kecepatan mencapai ambang batas tertentu (biasanya sekitar 20 km/jam). Fitur ini meningkatkan keamanan, terutama saat berkendara di area rawan.
- Penguncian Otomatis Setelah Jeda (Auto Relock): Jika pintu dibuka menggunakan remote control tetapi tidak ada pintu yang dibuka dalam jangka waktu tertentu (misalnya 30 detik), pintu akan terkunci kembali secara otomatis. Fitur ini mencegah pembukaan pintu yang tidak disengaja.
- Penguncian dan Pembukaan Jarak Jauh (Remote Locking/Unlocking): Memungkinkan penguncian dan pembukaan pintu dari jarak jauh menggunakan remote control.
- Integrasi dengan Sistem Alarm: Modul central lock seringkali terintegrasi dengan sistem alarm, sehingga membuka pintu secara paksa akan memicu alarm.
- Fungsi Keselamatan (Crash Unlock): Dalam beberapa kasus, jika terjadi benturan keras (kecelakaan), modul central lock dapat membuka kunci pintu secara otomatis untuk memudahkan penyelamatan. Fitur ini sangat penting untuk keselamatan.
- Child Lock: Meskipun bukan bagian langsung dari modul central lock, fitur child lock (pengunci pintu belakang dari dalam) penting untuk keamanan anak-anak.
Lokasi Modul Central Lock Innova Venturer: Mencari Jantung Sistem
Lokasi modul central lock pada Innova Venturer bervariasi tergantung tahun pembuatan dan spesifikasi. Namun, umumnya terletak di salah satu dari lokasi berikut:
- Di bawah dashboard: Seringkali di sisi pengemudi, di dekat panel sekring. Ini adalah lokasi yang umum.
- Di konsol tengah: Di bawah konsol tengah, di dekat tuas transmisi. Lokasi ini mungkin sedikit sulit diakses.
- Di belakang glove box: Di belakang laci dasbor penumpang. Perlu melepas glove box untuk mengakses modul.
- Di dekat BCM (Body Control Module): BCM mengontrol berbagai fungsi kelistrikan bodi mobil, dan modul central lock bisa jadi terintegrasi atau berdekatan dengan BCM.
Tips Mencari Modul:
- Konsultasikan Manual Pemilik: Cara paling akurat untuk menemukan lokasi modul adalah dengan memeriksa manual pemilik kendaraan.
- Cari Wiring Harness: Perhatikan kumpulan kabel yang mengarah ke sebuah kotak kecil. Itulah kemungkinan modul central lock.

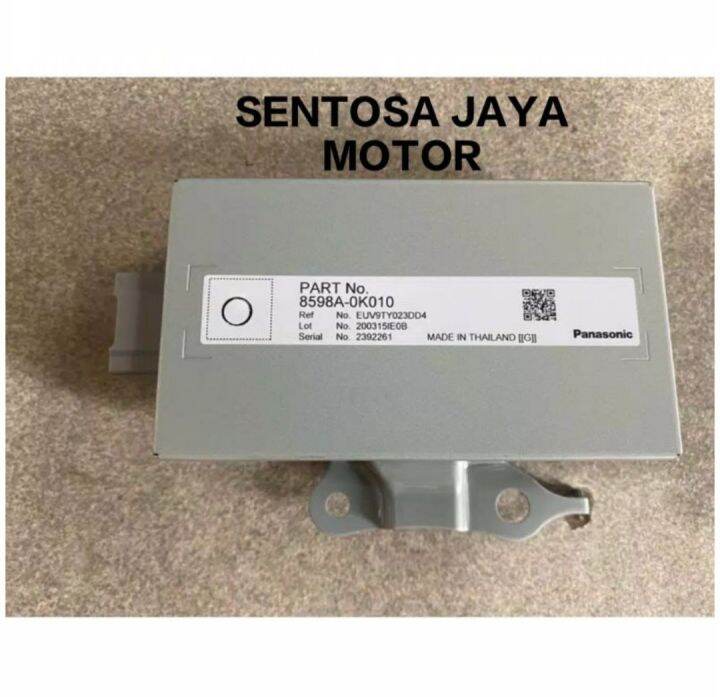

- Gunakan Kode Part: Cari kode part modul central lock Innova Venturer (misalnya, 85990-0K010) di internet dan lihat gambar modul tersebut. Ini akan membantu Anda mengidentifikasi modul secara visual.
Potensi Masalah pada Sistem Central Lock Innova Venturer: Deteksi Dini, Solusi Tepat
Sistem central lock Innova Venturer, meskipun dirancang untuk tahan lama, tetap dapat mengalami masalah seiring waktu. Berikut adalah beberapa masalah umum dan potensi solusinya:
- Pintu Tidak Bisa Dikunci/Dibuka:
- Penyebab: Aktuator yang rusak, wiring harness putus atau longgar, modul central lock rusak, sekring putus.
- Solusi: Periksa sekring terlebih dahulu. Jika sekring putus, ganti dengan yang baru. Jika masalah berlanjut, periksa wiring harness dan konektor. Gunakan multimeter untuk menguji kontinuitas kabel. Jika semua wiring bagus, kemungkinan besar aktuator atau modul central lock yang rusak. Ganti komponen yang rusak.
- Hanya Satu atau Beberapa Pintu yang Bermasalah:
- Penyebab: Aktuator yang rusak pada pintu yang bermasalah, wiring harness putus atau longgar hanya pada pintu tersebut.
- Solusi: Fokus pada pintu yang bermasalah. Periksa aktuator dan wiring harness pada pintu tersebut.
- Remote Control Tidak Berfungsi:
- Penyebab: Baterai remote habis, remote tidak terprogram dengan benar, receiver di modul central lock rusak.
- Solusi: Ganti baterai remote. Jika remote tetap tidak berfungsi, coba program ulang remote sesuai dengan petunjuk di manual pemilik. Jika masih bermasalah, kemungkinan receiver di modul central lock yang rusak.
- Pintu Terkunci/Terbuka Sendiri (Ghost Locking/Unlocking):
- Penyebab: Modul central lock bermasalah (kerusakan internal), gangguan sinyal elektromagnetik (jarang terjadi), wiring harness yang korslet.
- Solusi: Ini adalah masalah yang kompleks dan seringkali memerlukan diagnosis profesional. Periksa wiring harness untuk memastikan tidak ada kabel yang korslet. Jika wiring bagus, kemungkinan besar modul central lock yang bermasalah dan perlu diganti.
- Penguncian Otomatis Berdasarkan Kecepatan Tidak Berfungsi:
- Penyebab: Sensor kecepatan bermasalah, modul central lock tidak menerima sinyal kecepatan, fitur dimatikan (jika ada opsi untuk mematikan).
- Solusi: Periksa sensor kecepatan dan wiring yang terkait. Pastikan fitur penguncian otomatis berdasarkan kecepatan diaktifkan (jika ada opsi).
Tips Mengatasi Masalah:
- Periksa Sekring: Ini adalah langkah pertama dan termudah.
- Periksa Wiring Harness dan Konektor: Pastikan semua kabel terhubung dengan baik dan tidak ada kabel yang putus atau terkelupas.
- Gunakan Multimeter: Alat ini sangat berguna untuk menguji kontinuitas kabel dan tegangan.
- Konsultasikan Manual Servis: Manual servis memberikan informasi yang lebih detail tentang sistem central lock dan cara memperbaikinya.
- Bawa ke Bengkel Terpercaya: Jika Anda tidak yakin atau tidak memiliki peralatan yang memadai, lebih baik bawa kendaraan Anda ke bengkel terpercaya.
Upgrade Sistem Central Lock Innova Venturer: Tingkatkan Fitur dan Keamanan
Jika Anda ingin meningkatkan fitur dan keamanan sistem central lock Innova Venturer, ada beberapa opsi upgrade yang tersedia:
- Pemasangan Alarm Mobil: Sistem alarm mobil yang terintegrasi dengan central lock akan memberikan lapisan keamanan tambahan.
- Pemasangan Modul Central Lock Aftermarket: Modul aftermarket dapat menawarkan fitur tambahan seperti penguncian otomatis saat pintu ditutup, notifikasi ke smartphone jika pintu dibuka secara paksa, dan kontrol jarak jauh yang lebih canggih.
- Upgrade Remote Control: Beberapa remote control aftermarket menawarkan jangkauan yang lebih jauh dan fitur tambahan seperti panic button.
Pertimbangan Upgrade:
- Kompatibilitas: Pastikan upgrade yang Anda pilih kompatibel dengan sistem kelistrikan Innova Venturer.
- Kualitas: Pilih produk dari merek yang terpercaya dan memiliki reputasi baik.
- Pemasangan Profesional: Sebaiknya serahkan pemasangan upgrade kepada teknisi yang berpengalaman untuk menghindari masalah kelistrikan.
Perawatan Sistem Central Lock: Pencegahan Lebih Baik daripada Perbaikan
Perawatan rutin dapat membantu mencegah masalah pada sistem central lock Innova Venturer:
- Periksa Baterai Remote Control Secara Berkala: Ganti baterai secara teratur untuk memastikan remote control berfungsi dengan baik.
- Bersihkan Debu dan Kotoran: Bersihkan debu dan kotoran di sekitar sakelar pintu dan konektor untuk mencegah korosi.
- Lumasi Mekanisme Penguncian: Lumasi mekanisme penguncian pada setiap pintu secara berkala untuk memastikan pengoperasian yang lancar. Gunakan pelumas yang sesuai untuk otomotif.
- Hindari Memaksa Kunci: Jangan pernah memaksa kunci saat membuka atau mengunci pintu. Jika kunci terasa macet, periksa apakah ada benda asing yang menghalangi.
Dengan pemahaman yang mendalam tentang modul central lock Innova Venturer, Anda dapat mendiagnosis masalah dengan lebih baik, melakukan perawatan yang tepat, dan bahkan mempertimbangkan upgrade untuk meningkatkan kenyamanan dan keamanan kendaraan Anda. Semoga panduan ini bermanfaat!
