Innova Diesel, dengan mesin dieselnya yang bandel dan irit, telah menjadi pilihan favorit di Indonesia. Namun, seperti mesin pembakaran internal lainnya, performa dan efisiensi mesin Innova Diesel sangat bergantung pada setelan klep yang tepat. Setelan klep yang ideal memastikan pembukaan dan penutupan klep yang sinkron dengan putaran mesin, menghasilkan pembakaran yang optimal, tenaga yang maksimal, dan emisi yang minimal.
Artikel ini akan membahas secara mendalam tentang pentingnya setelan klep yang benar pada Innova Diesel, memberikan panduan langkah demi langkah tentang cara melakukan penyetelan, dan merekomendasikan nilai celah klep yang ideal untuk berbagai kondisi.
Mengapa Setelan Klep yang Tepat Sangat Penting untuk Innova Diesel Anda?
Sebelum kita membahas lebih jauh tentang teknis penyetelan klep, mari kita pahami terlebih dahulu mengapa hal ini begitu krusial:
- Performa Mesin Optimal: Klep yang tidak disetel dengan benar dapat menyebabkan penurunan performa mesin. Klep yang terlalu rapat (celah terlalu kecil) dapat menyebabkan kebocoran kompresi, sehingga tenaga mesin berkurang dan akselerasi menjadi lambat. Sebaliknya, klep yang terlalu renggang (celah terlalu besar) dapat menyebabkan ketukan klep (valve knocking) yang berisik dan dapat merusak komponen mesin.
- Efisiensi Bahan Bakar yang Lebih Baik: Pembakaran yang tidak sempurna akibat setelan klep yang salah dapat meningkatkan konsumsi bahan bakar. Setelan klep yang tepat memastikan pembakaran yang efisien, sehingga Anda dapat menghemat pengeluaran bahan bakar.
- Umur Mesin yang Lebih Panjang: Setelan klep yang ideal mengurangi tekanan dan gesekan yang berlebihan pada komponen mesin, seperti camshaft, rocker arm, dan klep itu sendiri. Hal ini memperpanjang umur mesin dan mengurangi risiko kerusakan yang mahal.
- Emisi Gas Buang yang Lebih Rendah: Pembakaran yang tidak sempurna menghasilkan emisi gas buang yang lebih tinggi. Dengan setelan klep yang benar, pembakaran menjadi lebih bersih, sehingga emisi gas buang berkurang dan Anda turut berkontribusi dalam menjaga lingkungan.
- Suara Mesin yang Halus: Mesin dengan setelan klep yang tepat cenderung beroperasi lebih halus dan tidak menimbulkan suara berisik yang mengganggu.
Memahami Komponen Utama Sistem Klep Innova Diesel
Untuk memahami proses penyetelan klep, penting untuk mengenal komponen utama dalam sistem klep Innova Diesel:
- Camshaft (Noken As): Komponen ini berputar dan memiliki tonjolan (cam lobe) yang mendorong rocker arm untuk membuka klep.
- Rocker Arm (Pelatuk Klep): Tuas yang menghubungkan camshaft dengan klep. Ketika cam lobe mendorong rocker arm, rocker arm akan menekan batang klep, sehingga klep terbuka.
- Valve (Klep): Terdapat dua jenis klep, yaitu klep isap (intake valve) yang berfungsi memasukkan campuran udara dan bahan bakar ke dalam ruang bakar, dan klep buang (exhaust valve) yang berfungsi mengeluarkan gas buang dari ruang bakar.
- Valve Spring (Per Klep): Per yang berfungsi menutup klep setelah dibuka oleh rocker arm.
- Valve Seat (Dudukan Klep): Permukaan tempat klep menutup untuk menyegel ruang bakar.

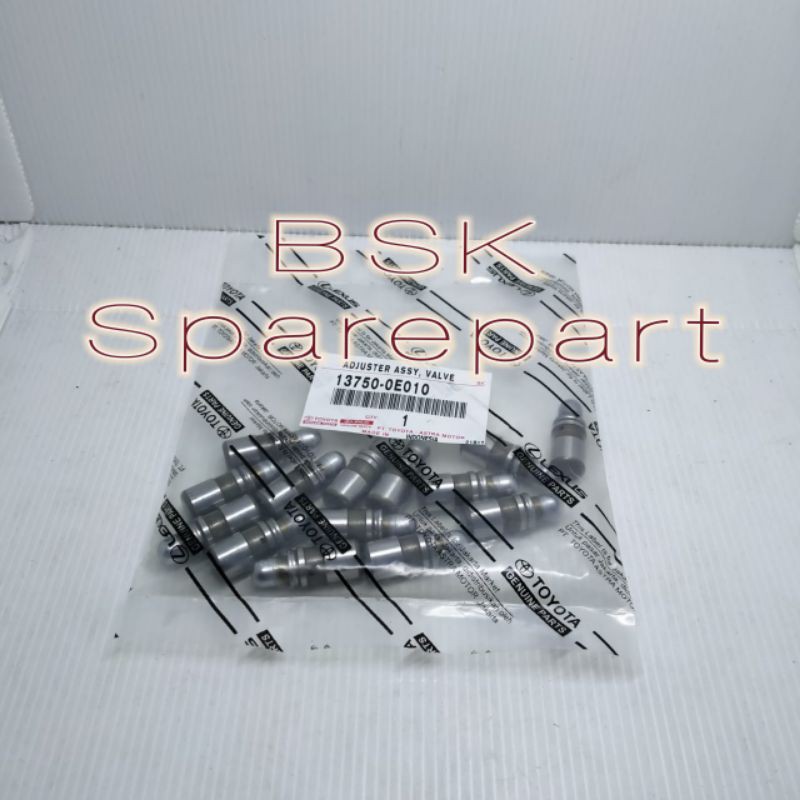

- Shim/Tappet (Setelan Celah Klep): Komponen kecil yang terletak di antara rocker arm dan batang klep. Ketebalan shim/tappet menentukan celah klep. Pada Innova Diesel, umumnya menggunakan tipe shim di atas tappet.
Kapan Waktunya Menyetel Klep Innova Diesel Anda?
Idealnya, setelan klep pada Innova Diesel perlu diperiksa dan disetel secara berkala. Berikut adalah beberapa indikasi yang menunjukkan bahwa klep perlu disetel:
- Interval Servis Berkala: Periksa buku manual pemilik Innova Diesel Anda untuk mengetahui interval servis yang direkomendasikan untuk penyetelan klep. Umumnya, penyetelan klep disarankan setiap 40.000 – 60.000 km.
- Suara Mesin Kasar: Suara ketukan (knocking) yang berasal dari area kepala silinder dapat mengindikasikan celah klep yang terlalu renggang.
- Performa Mesin Menurun: Penurunan tenaga mesin, akselerasi lambat, atau kesulitan menghidupkan mesin bisa jadi disebabkan oleh setelan klep yang salah.
- Konsumsi Bahan Bakar Meningkat: Jika Anda mendapati konsumsi bahan bakar yang lebih boros dari biasanya, periksa setelan klep Anda.
- Emisi Gas Buang Tinggi: Jika kendaraan Anda tidak lolos uji emisi, setelan klep yang buruk bisa menjadi salah satu penyebabnya.
- Setelah Overhaul Mesin: Setelah melakukan overhaul mesin, setelan klep harus disetel ulang.
Alat dan Bahan yang Dibutuhkan untuk Menyetel Klep Innova Diesel
Sebelum memulai proses penyetelan klep, pastikan Anda memiliki alat dan bahan berikut:
- Feeler Gauge (Thickness Gauge): Alat pengukur celah yang presisi. Anda membutuhkan feeler gauge dengan berbagai ukuran, sesuai dengan spesifikasi celah klep Innova Diesel Anda.
- Kunci Pas atau Kunci Ring: Untuk melonggarkan dan mengencangkan baut pengunci tappet.
- Obeng Pipih Kecil: Untuk membantu melepaskan dan memasang shim.
- Tang Lancip: Untuk menjepit dan mengangkat shim.
- Dial Indicator (Opsional): Untuk memastikan posisi piston pada Top Dead Center (TDC).
- Tool Shim Remover (SST Toyota, Opsional): Akan memudahkan dan mempercepat proses penggantian shim.
- Buku Manual Pemilik Innova Diesel: Berisi informasi penting tentang spesifikasi celah klep dan urutan penyetelan.
- Sarung Tangan: Untuk melindungi tangan Anda dari kotoran dan oli.
- Kain Lap: Untuk membersihkan komponen mesin.
- Shim Baru (Jika Diperlukan): Jika celah klep tidak sesuai dengan spesifikasi, Anda mungkin perlu mengganti shim dengan ukuran yang berbeda.
Langkah-Langkah Menyetel Klep Innova Diesel (Panduan Lengkap)
PERHATIAN: Proses penyetelan klep membutuhkan ketelitian dan pemahaman yang baik tentang mesin. Jika Anda tidak yakin, sebaiknya serahkan pekerjaan ini kepada mekanik yang berpengalaman.
- Persiapan:
- Pastikan mesin dalam keadaan dingin. Jangan pernah menyetel klep saat mesin panas, karena dapat menyebabkan hasil yang tidak akurat dan berpotensi melukai Anda.
- Lepaskan penutup kepala silinder (valve cover). Bersihkan penutup kepala silinder dari kotoran dan oli.
- Identifikasi klep isap (intake valve) dan klep buang (exhaust valve) pada setiap silinder. Klep isap biasanya lebih besar dari klep buang.
- Menentukan Top Dead Center (TDC):
- Putar crankshaft searah jarum jam menggunakan kunci pas atau kunci ring pada baut crankshaft.
- Cari tanda TDC pada puli crankshaft dan sejajarkan dengan tanda yang sesuai pada blok mesin. Anda dapat menggunakan dial indicator untuk memastikan posisi piston pada TDC dengan lebih akurat.
- Pastikan piston silinder nomor 1 berada pada posisi TDC pada langkah kompresi. Anda dapat memastikannya dengan melihat tanda pada camshaft atau dengan memastikan bahwa kedua klep pada silinder nomor 1 tertutup.
- Mengukur Celah Klep:
- Masukkan feeler gauge di antara rocker arm dan batang klep.
- Pilih ukuran feeler gauge yang sesuai dengan spesifikasi celah klep untuk klep isap dan klep buang (lihat tabel rekomendasi di bawah).
- Feeler gauge harus dapat masuk dengan sedikit hambatan. Jika feeler gauge terlalu mudah masuk atau tidak bisa masuk sama sekali, berarti celah klep tidak sesuai.
- Catat hasil pengukuran celah klep untuk setiap klep.
-
Menyetel Celah Klep:
- Jika celah klep tidak sesuai dengan spesifikasi, Anda perlu mengganti shim.
- Longgarkan baut pengunci tappet.
- Gunakan obeng pipih kecil dan tang lancip untuk melepaskan shim. Anda dapat menggunakan SST Toyota (jika ada) untuk mempermudah proses ini.
- Ukur ketebalan shim yang telah dilepas menggunakan mikrometer.
-
Hitung ketebalan shim yang baru yang dibutuhkan untuk mencapai celah klep yang ideal. Gunakan rumus berikut:
Ketebalan Shim Baru = Ketebalan Shim Lama + (Celah Klep Terukur - Celah Klep Ideal)Contoh:
- Ketebalan shim lama: 2.50 mm
- Celah klep terukur: 0.40 mm
- Celah klep ideal: 0.30 mm
- Ketebalan shim baru = 2.50 mm + (0.40 mm – 0.30 mm) = 2.60 mm
- Pasang shim baru dengan ketebalan yang sesuai.
- Kencangkan kembali baut pengunci tappet sesuai dengan torsi yang direkomendasikan (biasanya sekitar 18-22 Nm).
- Ukur kembali celah klep untuk memastikan sudah sesuai dengan spesifikasi.
- Putar Crankshaft dan Ulangi Proses:
- Putar crankshaft 360 derajat searah jarum jam.
- Ulangi langkah 2-4 untuk menyetel klep pada silinder berikutnya.
- Periksa buku manual pemilik Innova Diesel Anda untuk mengetahui urutan penyetelan klep yang benar.
- Pemasangan Kembali:
- Setelah semua klep disetel, pasang kembali penutup kepala silinder.
- Kencangkan baut penutup kepala silinder sesuai dengan torsi yang direkomendasikan.
- Nyalakan mesin dan periksa apakah ada kebocoran oli atau suara aneh.
Rekomendasi Celah Klep Ideal untuk Innova Diesel
Berikut adalah rekomendasi celah klep yang ideal untuk Innova Diesel:
| Jenis Klep | Celah Klep (Dingin) |
|---|---|
| Klep Isap (In) | 0.20 – 0.30 mm |
| Klep Buang (Ex) | 0.35 – 0.45 mm |
Catatan:
- Nilai celah klep di atas adalah rekomendasi umum. Selalu periksa buku manual pemilik Innova Diesel Anda untuk mengetahui spesifikasi yang tepat untuk model dan tahun pembuatan kendaraan Anda.
- Celah klep harus diukur dan disetel saat mesin dalam keadaan dingin.
- Jika Anda sering menggunakan kendaraan Anda untuk menarik beban berat atau berkendara dalam kondisi ekstrem, Anda mungkin perlu menyetel celah klep sedikit lebih renggang.
Tips dan Trik Tambahan
- Gunakan Alat yang Berkualitas: Alat yang berkualitas akan membantu Anda melakukan penyetelan klep dengan lebih akurat dan efisien.
- Bersihkan Komponen Mesin: Pastikan komponen mesin bersih dari kotoran dan oli sebelum melakukan penyetelan klep.
- Periksa Kondisi Komponen: Periksa kondisi camshaft, rocker arm, dan klep. Jika ada komponen yang aus atau rusak, sebaiknya diganti sebelum melakukan penyetelan klep.
- Gunakan Torsi yang Tepat: Kencangkan baut pengunci tappet dan penutup kepala silinder sesuai dengan torsi yang direkomendasikan. Mengencangkan baut terlalu kencang dapat merusak komponen mesin.
- Dengarkan Suara Mesin: Setelah melakukan penyetelan klep, dengarkan suara mesin dengan seksama. Jika Anda mendengar suara ketukan atau suara aneh lainnya, periksa kembali setelan klep Anda.
- Pastikan Memiliki Referensi yang Tepat: Pastikan anda memiliki buku manual yang tepat untuk mobil anda.
Kesimpulan
Menyetel klep Innova Diesel dengan benar adalah kunci untuk menjaga performa mesin tetap optimal, meningkatkan efisiensi bahan bakar, dan memperpanjang umur mesin. Dengan mengikuti panduan ini dan memperhatikan tips yang diberikan, Anda dapat melakukan penyetelan klep sendiri dengan aman dan efektif. Namun, jika Anda merasa tidak yakin, sebaiknya serahkan pekerjaan ini kepada mekanik yang berpengalaman. Dengan perawatan yang tepat, Innova Diesel Anda akan terus memberikan performa yang handal dan efisien selama bertahun-tahun. Semoga artikel ini bermanfaat!
