Panduan Lengkap Setel Celah Klep Innova Diesel 2012: Rahasia Mesin Awet & Performa Optimal

Innova Diesel 2012, dikenal dengan ketangguhan dan efisiensi bahan bakarnya, adalah pilihan populer di kalangan keluarga dan pelaku bisnis. Namun, seperti mesin pembakaran internal lainnya, performa dan umur panjang mesin Innova Diesel sangat bergantung pada perawatan yang tepat. Salah satu aspek krusial dalam perawatan mesin diesel adalah penyetelan celah klep (valve clearance). Celah klep yang tidak sesuai dapat menyebabkan berbagai masalah, mulai dari penurunan performa, peningkatan konsumsi bahan bakar, hingga kerusakan mesin yang lebih serius.

Artikel ini akan membahas secara mendalam tentang celah klep Innova Diesel 2012, mulai dari pentingnya penyetelan yang tepat, spesifikasi celah klep, langkah-langkah penyetelan, hingga tips dan trik untuk memastikan mesin Innova Diesel Anda selalu dalam kondisi prima.

Mengapa Celah Klep Innova Diesel 2012 Harus Diperhatikan?

Celah klep adalah ruang kecil antara ujung batang katup (valve stem) dan rocker arm (pelatuk klep) atau tappet (penekan klep), tergantung pada desain mesin. Fungsi celah klep sangat vital untuk memastikan katup dapat menutup rapat dan membuka sepenuhnya pada waktu yang tepat.

Berikut adalah beberapa alasan mengapa celah klep yang tepat sangat penting untuk Innova Diesel 2012 Anda:

• Pembakaran yang Optimal: Celah klep yang sesuai memastikan katup membuka dan menutup dengan presisi. Hal ini memungkinkan campuran udara dan bahan bakar masuk ke ruang bakar dalam jumlah yang tepat dan gas buang dikeluarkan secara efektif. Hasilnya adalah pembakaran yang lebih sempurna, tenaga yang lebih besar, dan emisi yang lebih rendah.
• Performa Mesin yang Optimal: Celah klep yang terlalu rapat (terlalu kecil) dapat menyebabkan katup tidak menutup rapat. Hal ini dapat mengakibatkan kebocoran kompresi, penurunan tenaga, dan bahkan kerusakan katup. Sebaliknya, celah klep yang terlalu renggang (terlalu besar) dapat menyebabkan suara mesin yang berisik, keausan yang berlebihan pada komponen katup, dan penurunan efisiensi bahan bakar.
• Umur Mesin yang Lebih Panjang: Dengan menjaga celah klep dalam spesifikasi yang benar, Anda dapat mengurangi gesekan dan tekanan yang berlebihan pada komponen katup. Hal ini akan memperpanjang umur katup, rocker arm/tappet, dan komponen mesin lainnya.
• Efisiensi Bahan Bakar yang Lebih Baik: Pembakaran yang optimal karena celah klep yang tepat secara langsung berkontribusi pada efisiensi bahan bakar yang lebih baik. Anda akan mendapatkan jarak tempuh yang lebih jauh dengan jumlah bahan bakar yang sama.
• Mengurangi Risiko Kerusakan Mesin: Celah klep yang tidak sesuai dapat menyebabkan kerusakan yang serius dan mahal pada mesin. Penyetelan celah klep secara teratur adalah investasi kecil yang dapat mencegah masalah yang lebih besar di kemudian hari.

Spesifikasi Celah Klep Innova Diesel 2012 (2KD-FTV)

Innova Diesel 2012 menggunakan mesin diesel common rail 2KD-FTV. Spesifikasi celah klep untuk mesin ini adalah:

• Klep Masuk (Intake): 0.15 – 0.25 mm (0.006 – 0.010 inci)
• Klep Buang (Exhaust): 0.30 – 0.40 mm (0.012 – 0.016 inci)

Penting: Nilai ini adalah spesifikasi yang direkomendasikan oleh Toyota. Selalu konfirmasi spesifikasi yang benar untuk model dan tahun pembuatan Innova Diesel Anda dengan merujuk pada manual servis resmi.

Kapan Celah Klep Innova Diesel 2012 Harus Disetel?

Secara umum, disarankan untuk memeriksa dan menyetel celah klep Innova Diesel 2012 setiap 40.000 kilometer atau setiap 2 tahun, mana yang lebih dulu. Namun, ada beberapa kondisi yang mungkin mengharuskan Anda untuk memeriksa celah klep lebih sering, antara lain:

• Suara Mesin Berisik: Jika Anda mendengar suara "tik-tik" yang tidak biasa dari mesin, terutama saat mesin dingin, ini bisa menjadi indikasi celah klep yang terlalu renggang.
• Penurunan Performa Mesin: Jika Anda merasakan penurunan tenaga atau respons mesin yang lambat, ini juga bisa menjadi tanda celah klep yang tidak sesuai.
• Konsumsi Bahan Bakar Meningkat: Jika Anda mendapati konsumsi bahan bakar yang lebih tinggi dari biasanya, celah klep yang tidak tepat bisa menjadi salah satu penyebabnya.
• Setelah Perbaikan Mesin: Jika Anda baru saja melakukan perbaikan mesin yang melibatkan komponen katup, seperti penggantian katup atau kepala silinder, sangat penting untuk memeriksa dan menyetel celah klep.
• Penggunaan Bahan Bakar Berkualitas Rendah: Penggunaan bahan bakar diesel berkualitas rendah dapat menyebabkan penumpukan karbon pada katup, yang dapat mempengaruhi celah klep.

Peralatan yang Dibutuhkan untuk Menyetel Celah Klep Innova Diesel 2012

Sebelum memulai proses penyetelan celah klep, pastikan Anda memiliki semua peralatan yang diperlukan:

• Feeler Gauge (Thickness Gauge): Alat ini digunakan untuk mengukur celah antara ujung batang katup dan rocker arm/tappet. Pastikan Anda memiliki feeler gauge dengan ukuran yang sesuai dengan spesifikasi celah klep Innova Diesel 2012.
• Kunci Ring/Soket: Digunakan untuk melonggarkan dan mengencangkan mur pengunci penyetel celah klep. Ukuran kunci yang dibutuhkan akan bervariasi tergantung pada desain mesin.
• Obeng Pipih: Digunakan untuk memutar baut penyetel celah klep.
• Kunci Momen (Torque Wrench): Digunakan untuk mengencangkan mur pengunci penyetel celah klep sesuai dengan spesifikasi torsi yang direkomendasikan.
• Manual Servis Resmi: Manual servis akan memberikan informasi yang akurat tentang spesifikasi celah klep, urutan penyetelan, dan spesifikasi torsi.
• Sarung Tangan: Untuk melindungi tangan Anda dari kotoran dan minyak.
• Kain Lap: Untuk membersihkan komponen mesin.
• Penerangan yang Cukup: Pastikan Anda memiliki penerangan yang cukup untuk melihat dengan jelas komponen mesin.

Langkah-Langkah Menyetel Celah Klep Innova Diesel 2012 (Panduan Umum)

PERHATIAN: Proses ini memerlukan pemahaman tentang mekanika mesin. Jika Anda tidak yakin, sebaiknya serahkan pekerjaan ini kepada mekanik profesional.

Berikut adalah langkah-langkah umum untuk menyetel celah klep Innova Diesel 2012. Selalu konsultasikan manual servis resmi untuk petunjuk yang lebih spesifik dan akurat.

1. Persiapan:

   • Pastikan mesin dalam keadaan dingin. Jangan pernah menyetel celah klep pada mesin yang panas.
   • Lepaskan semua komponen yang menghalangi akses ke tutup kepala silinder (valve cover), seperti selang udara, kabel, dan komponen lainnya.
   • Lepaskan tutup kepala silinder. Berhati-hatilah agar tidak merusak gasket (perapat) tutup kepala silinder. Jika gasket terlihat rusak atau sobek, sebaiknya ganti dengan yang baru.

2. Menentukan Titik Mati Atas (TMA) Silinder 1:

   • Putar crankshaft (poros engkol) searah jarum jam hingga tanda pada pulley crankshaft sejajar dengan tanda pada blok mesin. Pastikan piston silinder 1 berada pada posisi TMA pada langkah kompresi. Anda dapat memeriksa posisi katup untuk memastikannya. Pada posisi ini, kedua katup pada silinder 1 (masuk dan buang) harus dalam keadaan tertutup.

3. Menyetel Celah Klep pada Silinder 1:

   • Pada posisi TMA silinder 1, Anda dapat menyetel celah klep untuk katup masuk dan buang pada silinder 1.

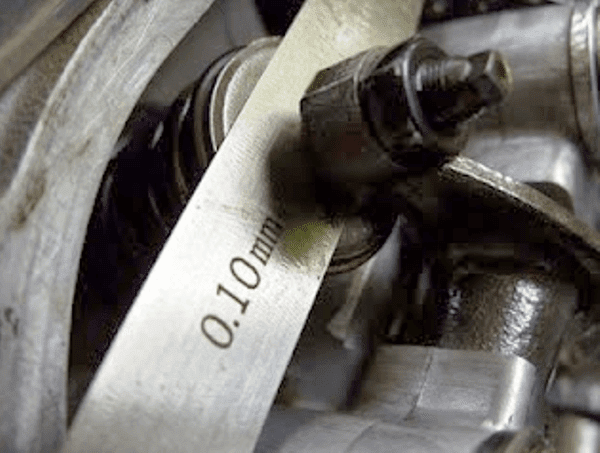

   • Masukkan feeler gauge dengan ukuran yang sesuai (0.15 – 0.25 mm untuk klep masuk dan 0.30 – 0.40 mm untuk klep buang) di antara ujung batang katup dan rocker arm/tappet.
   • Longgarkan mur pengunci penyetel celah klep.
   • Putar baut penyetel dengan obeng pipih hingga feeler gauge terasa sedikit seret saat ditarik.
   • Tahan baut penyetel dengan obeng pipih dan kencangkan mur pengunci sesuai dengan spesifikasi torsi yang direkomendasikan.
   • Periksa kembali celah klep dengan feeler gauge setelah mur pengunci dikencangkan.

4. Memutar Crankshaft dan Menyetel Silinder Lain:

   • Putar crankshaft sesuai dengan urutan pengapian mesin (biasanya 1-3-4-2 atau 1-2-4-3, pastikan Anda mengetahui urutan pengapian yang benar untuk Innova Diesel 2012 Anda). Anda akan menemukan posisi TMA untuk silinder lain sesuai dengan urutan pengapian tersebut.
   • Ulangi langkah 3 untuk menyetel celah klep pada silinder-silinder lainnya.

5. Pemasangan Kembali:

   • Setelah semua celah klep disetel, pasang kembali tutup kepala silinder dengan gasket yang baru (jika diperlukan).
   • Kencangkan baut tutup kepala silinder sesuai dengan spesifikasi torsi yang direkomendasikan dan urutan pengencangan yang benar.
   • Pasang kembali semua komponen yang sebelumnya dilepas.

6. Pemeriksaan Akhir:

   • Nyalakan mesin dan perhatikan apakah ada suara yang tidak biasa.
   • Periksa apakah ada kebocoran oli di sekitar tutup kepala silinder.

Tips dan Trik Tambahan

• Gunakan Manual Servis Resmi: Manual servis resmi adalah sumber informasi yang paling akurat dan terpercaya untuk penyetelan celah klep Innova Diesel 2012 Anda.
• Perhatikan Kondisi Komponen: Periksa kondisi rocker arm/tappet, katup, dan komponen lainnya saat Anda melakukan penyetelan celah klep. Jika ada komponen yang aus atau rusak, segera ganti dengan yang baru.
• Bersihkan Komponen: Pastikan semua komponen bersih sebelum dipasang kembali.
• Gunakan Feeler Gauge yang Berkualitas: Feeler gauge yang berkualitas akan memberikan pengukuran yang lebih akurat.
• Periksa Ulang: Selalu periksa ulang celah klep setelah mur pengunci dikencangkan.
• Jangan Terlalu Kencang: Jangan mengencangkan mur pengunci terlalu kencang, karena dapat merusak baut penyetel.

Kesimpulan

Menyetel celah klep Innova Diesel 2012 secara teratur adalah bagian penting dari perawatan mesin yang tepat. Dengan mengikuti panduan ini dan selalu merujuk pada manual servis resmi, Anda dapat memastikan mesin Innova Diesel Anda selalu dalam kondisi prima dan memberikan performa yang optimal. Jika Anda tidak yakin dengan kemampuan Anda, sebaiknya serahkan pekerjaan ini kepada mekanik profesional. Dengan perawatan yang tepat, Innova Diesel 2012 Anda akan terus memberikan layanan yang handal dan efisien selama bertahun-tahun.
